Ampere GPUのリリース以来、ROG STRIX GeForce RTX3070OCやGeForceRTX3070 TUFGamingOCなどのモデルをテストしてきました。これは優れたゲームアクセラレータです。さて、GeForce RTX 3070 Noctua OC Editionは、非常に有名なNF-A12x25ファンをいくつか搭載しており、私の粘り強い足に落ちました。この事実だけで、目新しさをテストすることにすぐに同意するのに十分です。さらに、メーカーは、クラスで最も静かな空冷グラフィックスカードを持っていると主張しています。それをチェックしよう！
仕様と設計機能：
ビデオカードの名前には、OC Editionインデックス（デバイスマーキング-RTX3070-O8G-NOCTUA）が含まれています。これは、そのグラフィックチップがより高い周波数で動作することを意味します。 PモードとQモードでは、宣言されたGPUブースト周波数は1815MHzです。 GPU Tweak IIアプリケーションでアクティブ化されたOCモードでは、このパラメーターは1845 MHzに達します。これは、GeForce RTX 3070のリファレンスバージョンよりも90および120MHz多くなります。同時に、通常のGeForce RTX3070Noctuaを見つけることができます。 （RTX3070-8G- NOCTUA）、OCモードでわずか30MHzの工場オーバークロックがあります。どちらのモデルもLHRアクセラレーターのクラスに属しています。
いつものように、記事「NVIDIA GeForce RTX 3080ビデオカードレビュー、パート1」および「NVIDIAGeForce RTX 3070ファウンダーズエディションビデオカードレビュー：キングスレイヤー」では、Ampereアクセラレータのアーキテクチャ機能に精通していることを思い出してください。ゲームだけでなく、GeForce RTX 3070のリファレンスバージョンの機能も数多くあり、詳細に研究しています。モデルGeForceRTX3070 Noctua OC Editionは、ご想像のとおり、リファレンスバージョンとは大きく異なります。

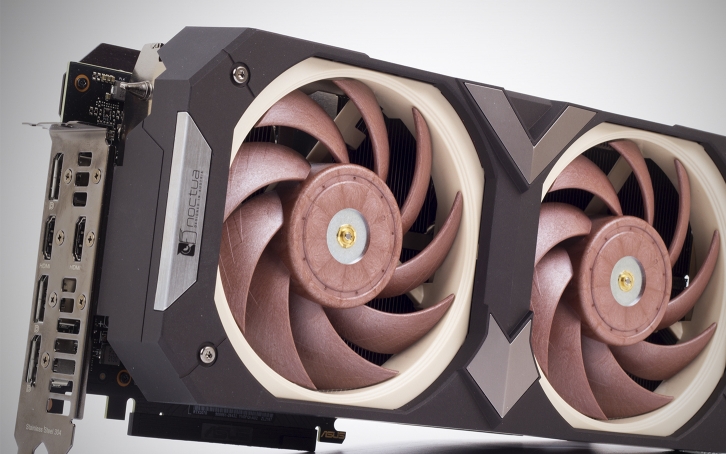

そして、あなたの目を引く最初のものは私たちの美しさの次元です。ビデオカードは巨大ですが、大きなソーセージに満足していない猫を何匹知っていますか？ここで私は幸せです！当然、2つのNF-A12x25のインストールは、GeForce RTX 3070 NoctuaOCEditionの寸法に影響を与えました。 25mmのボディに120mmのブレードを備えたクラシックなターンテーブルを扱っています。同じROGSTRIXGeForce RTX 3070 OCでは、かなり大きな95 mmアキシャルテックインペラーが使用されています。さらに、一度に3つあります。クリップに100mmの「Carlsons」が入ったビデオカードにも出会った。しかし、120mmの「ウィンドブロワー」を使用すると、これまでにないことです。
その結果、私たちの測定によれば、アクセラレータの厚さは88 mmです。ビデオカードは、ケースの4つの（！）拡張スロットを占有します。どういう意味ですか？ mATXフォームファクタマザーボードを使用する場合、GeForce RTX 3070 NoctuaOCEditionがPCBの下部にあるすべてのコネクタをブロックするという事実に備える必要があります。私の意見では、このデバイスは、ATXボードを備えたMIDIおよびフルタワーのケースで最もよく使用されます。たとえば、Fractal Design Define Nano Sなどのミニタワーでは、ファンとSFFフォームファクター電源の間の距離はわずか数ミリメートルになります。当然のことながら、この状況はグラフィックアダプタの動作に良い影響を与えることはありません。
グラフィックカードの長さは310mm、高さは147mmです。繰り返しになりますが、GeForce RTX 3070 Noctua OC Editionのサイズが原因で、垂直および水平のディスクリートグラフィックスを備えたすべてのコンパクトなケースが適合するわけではありません。
ビデオカードにはRGBバックライトがありません。しかし、それは非常に、非常にクールに見えます。 PCBの裏側には、金属製のバックプレートが装備されています。プレートは構造の剛性を高め、冷却システムの一部です。 PCB側からビデオカードの要素に接触しないようにしますが、ラジエーターが取り付けられているのはバックプレートであり、デバイスの電源要素の一部を冷却します。また、プレートは耳が聞こえないため、右側のファンによって吹き付けられた空気はビデオカードを通過し、ラジエーターの最も重い（アルミニウムフィンの数に関して）セクションをよりよく吹き込み、さらにコンピューターのRAMを冷却します。
また、GeForce RTX 3070 Noctua OC Editionの最後には、デバイスBIOSスイッチがあります。パフォーマンスモードはデフォルトで有効になっていますが、Quietプリセットはいつでも設定できます。
もちろん、GeForce RTX 3070 NoctuaOCEditionの特徴はNF-A12x25ファンです。 Noctua NH-U12Aプロセッサクーラーのレビューで、初めてそれらに精通することができました。インペラブレードは、高密度のステロックス液晶ポリマーでできています。これは、花びらの端と体のフレームの間のギャップがわずか0.5 mmであるため、時間の経過とともに「伸びる」ことがないようにするために行われます。また、メーカーによると、液晶ポリマーの振動は少ないため、ファンは静かで、他のすべての条件は同じです。
パルス幅変調によって制御されるNF-A12x25の回転速度は、0〜2000 rpmの範囲にあります。ファンは、標準の4ピンコネクタを使用してコントローラに接続されています。これは、ビデオカード自体の前にこのカールソンが故障するとは思わないが、時間の経過とともに、あるNF-A12x25を別のNF-A12x25と交換できることを意味します。各ファンの最大風量は60.1CFM、静圧は2.34 mm H2O、騒音レベルは22.6dBAです。従来、Noctuaインペラの場合、NF-A12x25は、標準耐用年数が150,000時間の独自のSSO2ベアリングを使用します。これは、17年以上の連続動作です。
I / Oパネルには、一度に3つのDisplayPortポートと、2つのHDMIポート用のスペースがありました。さらに、加熱された空気が吹き込まれるグリル用のスペースがもう少しありました。
デバイスは非常に簡単かつ迅速に分解されます。クーラーは、複雑な設計の大規模な3セクションラジエーターに基づいています。アルミフィンのブロックは、さまざまな長さと形状の5本のヒートパイプに張られています。チューブは、完全に研磨されたニッケルメッキの銅板を介してGPUとメモリチップに接触します。ヒートシンクには、電力変換器の主要部分を冷却するためのプレートも取り付けられています。
GeForce RTX 3070 Noctua OC Editionは、GeForce RTX 3070 TUFGamingOCとまったく同じPCBを使用します。いつものように、PCBは人間の介入なしに組み立てられます-ASUSはこのプロセスをAuto-ExtremeTechnologyと呼んでいます。デバイスの電源サブシステムには12のフェーズがあります（参照には11があります）：左側に7つ、右側に5つ-すべての場合で、VishaySiC654A電源ステージが使用されます。このような各トランジスタアセンブリは、50 Aの負荷に耐えることができます。さらに、各チャネルには、高品質のダークカップソリッドステートコンデンサとフェライトコアを備えたチョークが含まれています。 10フェーズはGPU動作用に設計されており、OnSemiNCP81610PWMコントローラーによって制御されます。さらに2つのフェーズがGDDR6メモリの動作を担当します（Samsung K4Z80325BC HC14チップが使用されます）-これらはUPIuP9529Qコントローラーによって制御されます。
ご存知のとおり、ASUSはGeForce RTX 3070 NoctuaOCEditionをクラスで最も静かな空冷式グラフィックスカードと呼んでいました。ほら、P-Modeのレビューのヒーローは、Q-ModeのGeForce RTX 3070 TUFGamingOCやROGSTRIXGeForce RTX3070OCよりも静かです。唯一の落とし穴は、リストされているASUSビデオカードも静かであると見なされていることです！同時に、GeForce RTX 3070 NoctuaOCEditionもコールドビデオカードです。 Qモードでも、GPUの最大温度は摂氏65度を超えません。クーラーは、1つのGPUから240ワットの熱エネルギーを効果的に除去します。
幸福のレシピは単純であることが判明しました。GeForceRTX3070NoctuaOC Editionには、最大の45〜55％の速度でラジエーターを完全に吹き抜ける本当にクールなターンテーブルがあります。これは、クーラーを最高速度で運転した結果から明らかです。このモードでは、GPUの温度が摂氏60度から53度に下がりました。興味深いことに、このモードでも、ビデオカードの動作はそれほど大きくありません。 GeForce RTX 3070 Noctua OC Editionを背景にした一部のゲーミングノートパソコンは、何年も掃除されていない最も古いソビエト掃除機のようです。
Q-ModeとP-Modeのパフォーマンスの違いはほとんどなく、1％の違いは無原則だと思います。私の意見では、換気の良いケースではクワイエットモードを使用し、耳が聞こえない静かなケースでは生産的なモードを使用する方が便利です。
すでに述べたように、GeForce RTX 3070 Noctua OC Editionバックプレートは冷却システムの一部です。ラジエーターが取り付けられており、電力変換器の5相の電力アセンブリを冷却します。サーマルイメージャーの画像は、3DアクセラレータのVRMゾーンがわずかに熱くなることを明確に示しています。
最後に、GeForce RTX 3070 Noctua OC Editionは、オーバークロックの可能性という点で驚くことではありません。ベンチマークとゲームでビデオカードを7〜8％高速化することができました。そのようなオーバークロックを重要であると考えるかどうか-あなた自身のために、仲間のオーバークロッカーを決めてください。
ゲームのパフォーマンス：
GeForce RTX 3070が2020年10月に発売されたことを思い出させてください。それ以来、ビデオカードの関連性は（明らかな理由で）減少していません。このモデルのパフォーマンスは、さまざまなゲームや解像度で上下に研究されています。 DLSSアップスケーリングを有効にした場合と有効にしない場合（主にバランスモード）でレイトレーシングを使用するアプリケーションでのGeForce RTX 3070 NoctuaOCEditionのパフォーマンスを見てみましょう。確かに、快適なFPSは、通常のゲームだけでなく、GeForce RTX 3070に要求される可能性があり、要求されるべきです。私のコレクションには8つの「輝く」ゲームがあります。
次のことが判明しました。
フルHD解像度では、DLSSを使用せず、アップスケーリングを有効にした場合でも、フレームレートは6つのゲームで60FPSを下回りませんでした。
WQHD解像度では、DLSSを使用しない2つのゲームとアップスケーリングを有効にした6つのゲームで、フレームレートが60FPSを下回りませんでした。
Ultra HD解像度では、DLSSを使用しない4つのゲームとアップスケーリングを有効にした6つのゲームで、フレームレートが30FPSを下回りませんでした。
ご覧のとおり、ほとんどの場合、GeForce RTX 3070のパフォーマンスは、フルHDおよびWQHD解像度で最高のグラフィックス品質とレイトレーシングを使用して最新のゲームをプレイするのに十分です。 DLSSを有効にする必要があるのは、4K解像度の場合のみです。ゲームのリストから、おそらくWatch Dogs：Legion and Cyberpunk 2077のみを強調する価値があります。最初のケースでは、各フレームのレンダリング時間グラフを詳細に調べると、FPSが低いのはエレメンタリーによるものであることがわかります。ビデオメモリの不足。そのため、これらのゲームでは、ビデオカードのリソースに優しいグラフィック品質設定を選択する必要があります。
調査結果：
ASUSとNoctuaのコラボレーションは長い間存在しており、質的に機能しています。一部の台湾人の無人の「浮腫」は、長い間オーストリア製のファンを備えていました。たとえば、2018年には、NF-F12インダストリアルPPCカールソンを搭載したASUS ROG Ryujin360LSSについてお話しました。これで、2つの著名なメーカーの共同作業により、静かで冷たいビデオカードというもう1つの優れた製品が生まれたと自信を持って言えます。
いいえ、まだ静かではありませんが、とても静かです！ ASUS GeForce RTX 3070 Noctua OC Editionは、GeForceRTX3070の真にほぼ無音の空冷バージョンです。
2022-04-27 07:05:24
著者: Vitalii Babkin
