Intelは、5月10〜11日に開催されるVision 2022カンファレンスで、AlderLake-HXプロセッサの新シリーズを紹介します。これらは、16個の物理コアを搭載し、PCIe5.0インターフェイスをサポートする最初のモバイルチップです。
Alder Lake-HXプロセッサの特徴は、実際にはデスクトッププロセッサですが、BGAパッケージに組み込まれていることです。 VideoCardzポータルにあるプロモーションプレゼンテーションスライドの1つは、AlderLake-HXがAlderLake-SのデスクトップLGAバージョン(45×37.5 mm)とほぼ同じ寸法であることを確認しています。違いは、プロセッサの高さでのみ観察されます。携帯電話の場合、4.4mmではなく2.0mmです。
ただし、Alder Lake-HXは、そのサイズだけでなく注目を集めています。これは、公称TDPが55Wの新しいシリーズのチップであり、高性能のゲームおよび愛好家クラスのワークステーション向けに設計されています。他のAlderLakeモバイルシリーズとは異なり、より多くの物理コア、より多くの電力、およびより多くのPCIeレーンのサポートを提供します。
Intel Alder Lake-HXは、PCIe5.0をサポートする最初のモバイルプロセッサです。合計で、チップは48個のPCIeレーン(16個のPCIe 5.0レーン、20個のPCIe 4.0レーン、および12個のPCIe 3.0レーン)をサポートします。比較すると、Alder Lake-Hモバイルプロセッサシリーズは、28個のPCIeレーン(16個のPCIe4.0レーンと12個のPCIe3.0レーン)をサポートします。
新しいAlderLake-HXはDDR5RAMで動作し、XMP 3.0 RAMオーバークロックプロファイル、および新しいダイナミックメモリブースト機能をサポートします。さらに、このシリーズのチップは、エネルギー効率の高いGracemontコアのオーバークロックをサポートし、オーバークロックソフトウェアのIntelSpeedOptimizerおよびExtremeTuningUtilityと連携します。

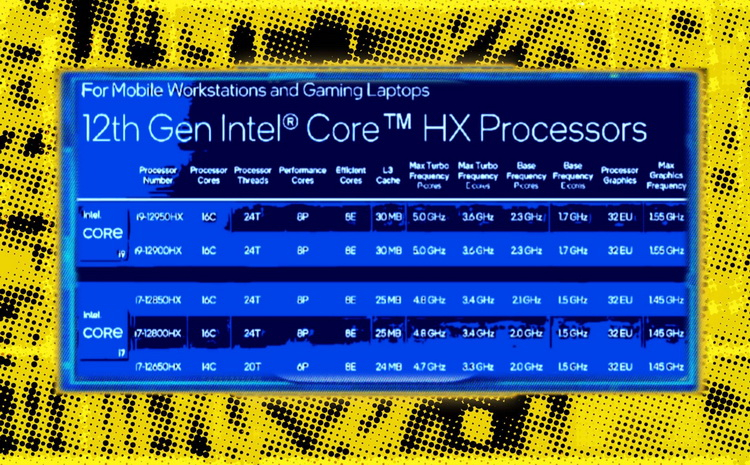

Alder Lake-HXの仕様は、以前の噂を裏付けています。このシリーズは、コア数が8〜16の7モデルのプロセッサを備えています。メインのゴールデンコーブコアの最大周波数は5.0 GHzに達し、エネルギー効率の高いコアは最大3.6GHzで動作します。チップには、12MBから30MBのL3キャッシュ、55WのベースTDP、および157Wのピーク消費電力があります。
プロセッサには、1.3〜1.55 GHzの周波数で動作する16〜32の実行ユニットを備えた統合IrisXeグラフィックスが装備されています。また、Intelは明らかに、これらのプロセッサの一部のモデルのvProバージョンを導入する予定です。これらのバージョンは、企業ユーザー向けのさまざまな保護ツールのサポートによって区別されます。
2022-05-08 10:47:00
著者: Vitalii Babkin
